[3D max] 정렬(Align) - 축(Pivot/Axis)

정렬

두 오브젝트가 필요하고 현재 선택한 오브젝트(Current)와 정렬할 대상(Target)으로 나뉜다.

Align 기능

오브젝트를 선택하고 위에 도구 탭 중에 Align을 누른 뒤, 정렬할 대상을 클릭해준다.

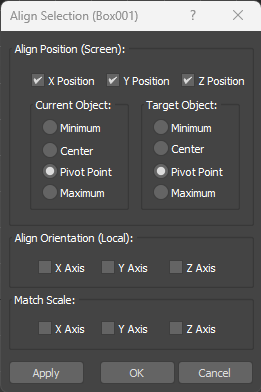

Align 옵션창

X/Y/Z 축 중에 어느 축을 정렬할지 선택할 수 있다.

(Current와 Target이 무엇을 기준으로 정렬할 지 선택 후 축을 선택하면 한 눈에 보기 편함)

Current와 Target Object가 보인다.

- Minimum : 현재 보고 있는 방향의 선택된 축의 기준에 따른 해당 축의 아래쪽

- Maximum : 현재 보고 있는 방향의 선택된 축의 기준에 따른 해당 축의 위쪽

- Center : 말 그대로 중앙(가운데)





* Normal Align(Align 기능 탭에 있음) : 정렬하고자 하는 면과 면을 각도도 맞춰 정렬할 수 있음





축

Hierarchy 탭에서 Adjust Pivot을 통해 Pivot을 옮길 수 있다.

축을 오브젝트의 정확한 위치에 정렬하고 싶다면, Affect Pivot Only를 통해 축을 선택해놓은 상태(Current)에서 Align 도구를 선택 후, 본인 오브젝트를 선택(Target) 하면 된다.

* 여기서 Current는 축(Pivot)이므로 Pivot Point를 선택하면 되고, Target에서 원하는 위치를 골라주면 된다.
