[3D max] 타블렛 펜 / Boolean

/ Compound Objects /

Boolean

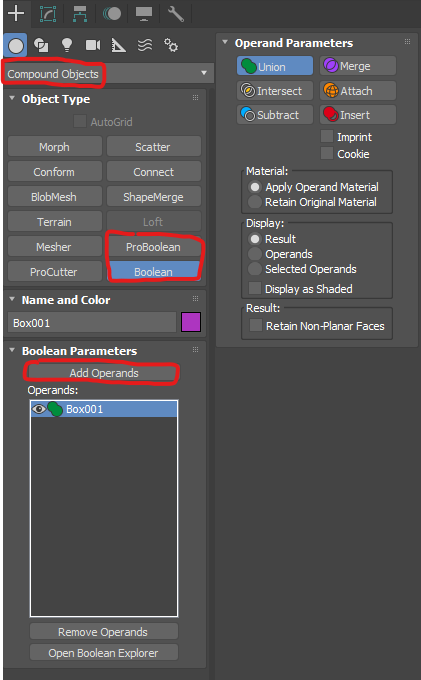

Create/Geometry의 Compound Objects안에 있는 Boolean, ProBoolean을 사용했다.

Operand Parameters의 기능을 하나 선택 후, Add Operands를 통해 Parameter를 적용할 오브젝트를 추가할 수 있다.

이후 다시 Boolean을 선택하면 실행했던 기능들이 적용된다.



* Operand Parameters

(투시로 보면 Union / Attach / Merge / Insert 차이가 보임)

- Union : 하나의 오브젝트처럼 Polygon이 합쳐짐

- Attach : 각 오브젝트의 Polygon이 남으며 합쳐짐

- Merge : Union + Attach 같은 느낌. Element로 개별 선택 가능

- Insert : Merge랑 같은 느낌. 하지만 구분되어 합쳐짐.

                Element로 개별 선택 가능

- Intersect : 오브젝트의 곂치는 공간만 남음

- Subtract : 다른 오브젝트와 곂치는 공간을 포함하여 선택한

                    오브젝트의 공간을 제거함























---

ProBoolean

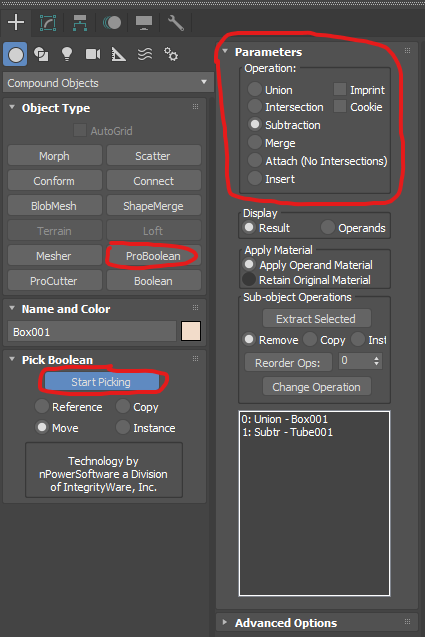

Compound Objects / ProBoolean을 선택하여 해당 기능을 사용할 수 있다.

Pick Boolean의 Start Picking을 선택 후, 오브젝트를 선택하면 된다.



* Parameters

(위의 Boolean의 Parameters와 같은 기능)

- Union

- Merge

- Attach

- Insert

- Intersection : 선택한 오브젝트와 다른 오브젝트의 곂친                             공간만 남는다.

- Subtraction : 선택한 오브젝트의 공간이 사라진다.























---

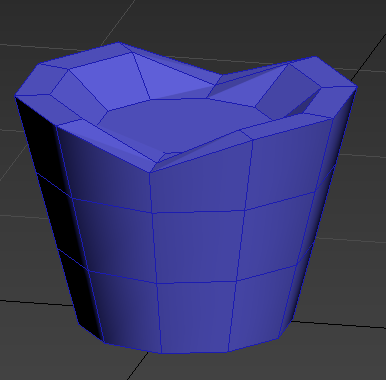

먼저 펜을 거치할 수 있는 밑둥을 만들었다.

Cylinder 오브젝트를 기반으로 위쪽에 굴곡을 만든 후에 Taper를 통해 기울기를 조절했다.

---

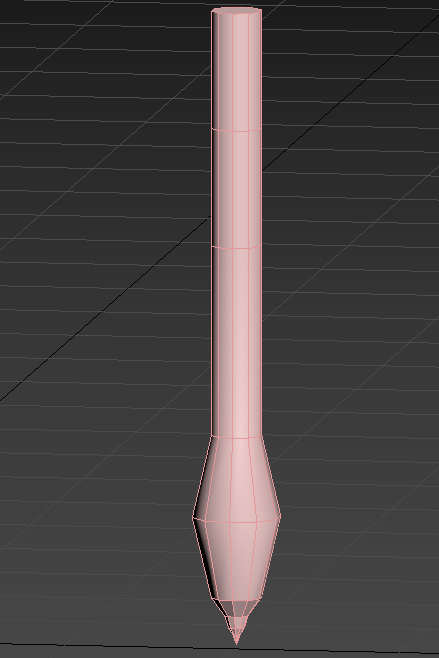

이어서 Cylinder 오브젝트를 기반으로 펜을 만들었다.

펜 심이 나오는 쪽은 Border와 Collapse를 통해 표현했다.

---

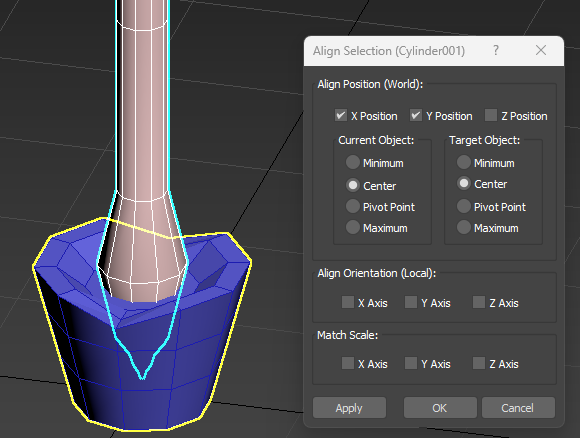

이후 정렬(Align)을 통해 두 오브젝트의 Center를 맞춰주었다.

---

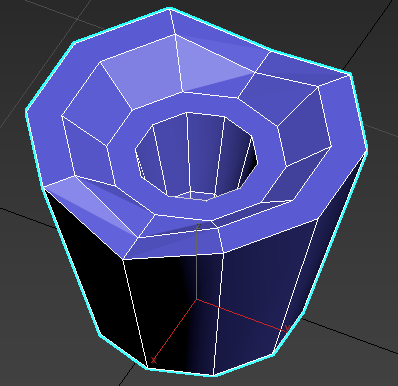

이제 ProBoolean의 Subtraction을 통해 펜이 꽂힐 부분을 만들어 줬다.

(여기서 ProBoolean에 사용할 펜을 따로 하나 복사했다)

---

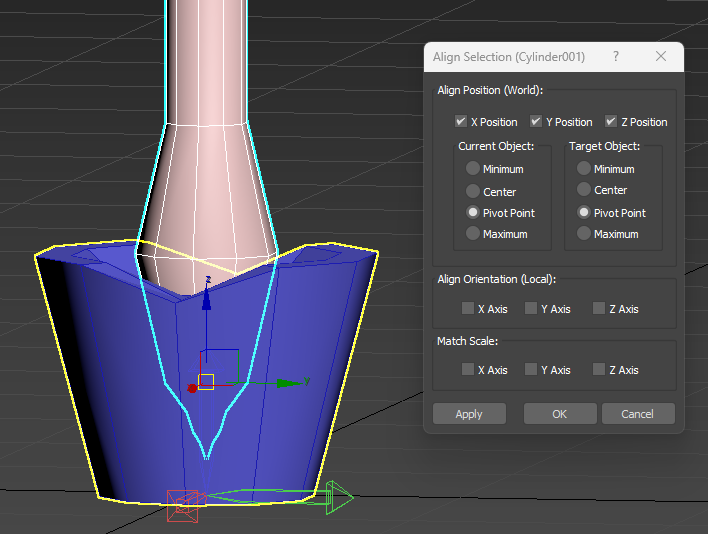

그리고 펜과 받침대의 Pivot을 정렬을 통해 같은 위치에 오도록 해줬다.

---

타블렛 펜에 달린 버튼을 만들기 위해 몸통 중간에 Connect를 통해 Edge를 추가해줬다.

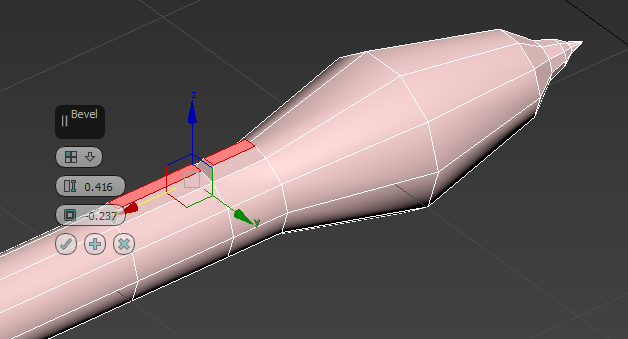

그리고 버튼이 나올 Polygon 2개를 선택 후, Bevel로 돌출시키는데 By Polygon을 통해 각 Polygon별로 구분되게 했다.

---

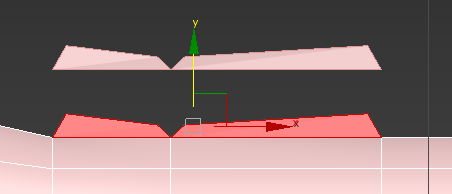

이제 버튼부분의 Polygon을 선택 후, Ctrl + Shift를 Clone을 만들어 빼서 작업해주었다.

여기서 복제한 Clone의 Pivot을 다시 Center로 수정해주었다.

펜 몸통에 붙어있던 버튼 Polygon은 지워버리고 Border - Cap으로 매꿔줬다.

---

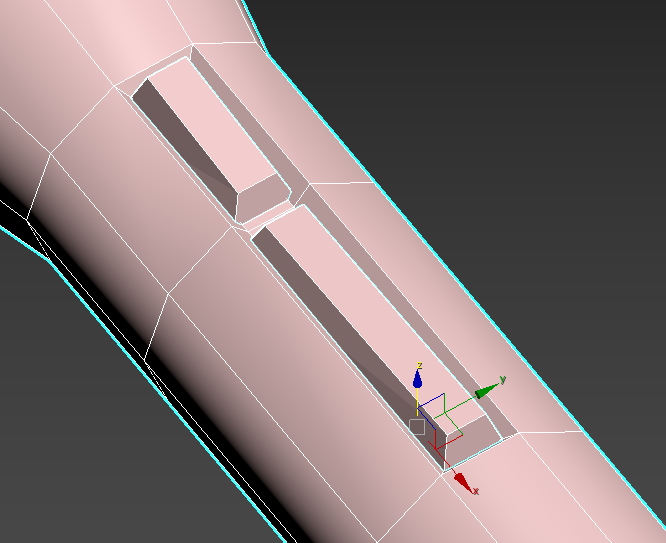

그리고 몸통에 버튼이 들어갈 부분을 Inset으로 각을 만들어 깊이를 만들어주어 복제한 Clone을 그 위치에 두었다.
